En METACOL dentro de nuestros productos principales tenemos la comercialización de COMPUERTAS en HD; estas son elementos hidráulicos o mecánicos, cuya función es la regulación del tránsito de agua o de cualquier otro fluido en tuberías, canales, presas, esclusas, obras de derivación, entre otras estructuras hidráulica.

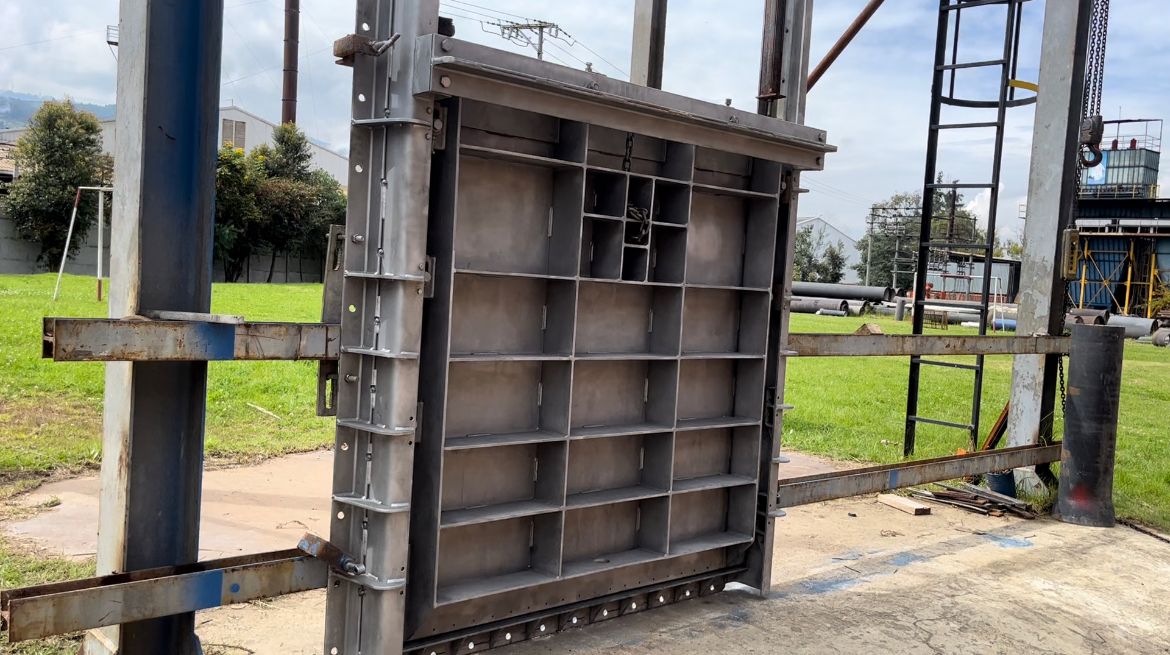

COMPUERTA Tipo Guillotina con Obturador HD
AWWA C-513 / C-561 /C-563
Puntos claves para la selección de nuestras compuertas
SELECCIÓN
La selección correcta de un determinado tipo de compuerta lateral, depende de muchos factores: la cabeza máxima de presión del fluido, el tipo de fluido, el número de sellos requeridos, el tipo de sello exigido, la profundidad de la instalación, el sistema de accionamiento, la posición de funcionamiento, el espacio disponible, el ancho, la longitud del vástago (distancia del centro de la compuerta al punto superior de actuador a columna de maniobra).
ACCESORIOS NECESARIOS PARA INSTALACIÓN
VÁSTAGO: Fabricado en acero inoxidable. Permiten la operación de la compuerta actuando como tornillo.
COLUMNA DE MANIOBRA: Garantiza la guía del vástago y operación de la compuerta desde la superficie de maniobra.
SOPORTE GUÍA: En profundidades de instalación superiores a 2 metros es conveniente utilizar soportes guía que controlan y guían el desplazamiento del vástago.
PRESIÓN MÁXIMA DE SERVICIO: La presión máxima de servicio es de 5 m.c.a.
Para presiones de trabajo superiores se debe consultar antes con el departamento técnico de METACOL.
PRUEBAS
SELLO: Según norma AWWA C-513 / C-561/ C-563 .
RECUBRIMIENTO DE PINTURA: Según AWWA C-550.
FUNCIONAMIENTO: Un ciclo de apertura y cierre.
INSTALACIÓN
Debe tener en cuenta la siguiente información técnica:
Plano de Montaje o instalación según el tipo de compuerta.
Plano de Conjunto de la Compuerta.
